臥式加工中心詳解

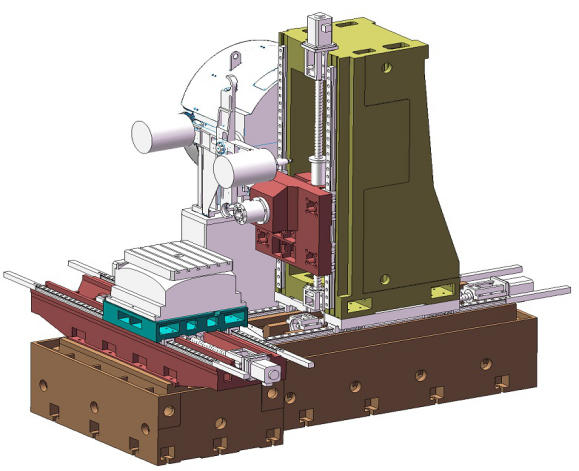

      臥式加工中心是指主軸軸線與工作台平行設置的加工中心機床。可加工較大零件，又可分度回轉加工，最適合於零件多工作麵的銑、鑽、鏜、鉸、攻絲、兩維、三維曲麵等多工序加工，具有在一次裝夾中完成箱體孔係和平麵加工的良好性能，還特別適合於箱體孔的調頭鏜孔加工，廣泛應用於汽車、內燃機、航空航天、家電、通用機械等行業。
臥式加工中心按立柱是否運動分為固定立柱型和移動立柱型。

一、固定立柱型

1、主軸箱十字運動，主軸箱作X、Z向運動，工作台作Y向運動。適用於中小型零件的鏜、銑等多工序加工。

2、工作台十字運動，工作台作X、Z向運動，主軸箱作Y向運動，主軸箱在立柱上有正掛、側掛兩種形式。適用於中型複雜零件的鏜、銑等多工序加工。

3、主軸箱側掛與立柱，主軸箱作Y、Z向運動，這種布局形式與刨台型臥式銑鏜床類似，工作台作X向運動。適用於中型零件鏜、銑等多工序加工。

二、移動立柱型

1、立柱十字運動型，立柱作Z、U（與X向平行）行運動，主軸箱在立柱上作Y向運動，工作台在前床身上作X向運動。適用於中型複雜零件的鏜、銑等多工序加工。

2、刨台型，床身呈T字形，工作台在前床身上作X向運動，立柱在後床身上作Z向運動。主軸箱在立柱上有正掛、側掛兩種形式，作Y向運動。適用於中、大型零件，特別是長度較大零件的鏜、銑等多工序加工。

3、主軸滑枕進給型，主軸箱在立柱上作Y向運動，主軸滑枕作Z向運動。立柱作X向運動。工作台是固定的，或裝有回轉工作台。可配備多個工作台，適用於中小型多個零件加工，工件裝卸與切削時間可重合。

與立式加工中心的區別

一、工作台

立式加工中心工作台一般為十字滑台結構的T型槽工作台，有兩套運動機構負責相互垂直方向的工作台移動，X向進給的工作台覆蓋在負責Y向進給的導軌之上。

臥式加工中心的工作台隻做X或Y向運動，工作台形式一般為點陣螺孔台麵的旋轉式工作台，相對較容易選裝交換式雙工作台。

二、主軸
立式加工中心是指主軸為垂直狀態的加工中心，臥式加工中心指主軸為水平狀態的加工中心。

三、加工對象

立式加工中心受立柱高度及換刀裝置的限製，不能加工太高的零件，適合加工盤、套、板類零件，所加工工件體積相對較小，如果要實現工件的側麵加工必須加裝角度頭或者數控轉台。如在工作台上安裝一個沿水平軸旋轉的回轉台，可用以加工螺旋線類零件。

臥式加工中心在一次裝夾後可以完成除安裝麵和頂麵以外的其餘四個表麵的加工，最適合加工箱體類零件，加裝角度頭後可以實現五麵體加工。

四、排屑

立式加工中心在加工型腔或下凹的型麵時，切屑不易排出，嚴重時會損壞刀具，破壞已加工表麵，影響加工的順利進行。

臥式加工中心加工時排屑容易，加工狀況相對較理想。

五、立柱

立式加工中心的立柱一般不移動，為了追求剛性一般造得盡可能的粗壯。也有動柱式立式加工中心，動柱立式加工中心工作台隻做X或Y向運動，立柱相應會做Y或X向運動，這種設計方式對立柱的驅動電機有較大的功率要求。

臥式加工中心的立柱一定是動柱式的，正T型的臥式加工中心立柱沿X向移動，倒T型的臥式加工中心立柱沿Z向移動。移動立柱的結構要求立柱必須在滿足剛性的前提下盡可能的輕巧，國外機床往往用鋼板焊接結構來解決這個問題。

六、操控

立式加工中心裝夾方便，便於操作，易於觀察加工情況，調試程序容易。

臥式加工中心所加工工件普遍比較龐大，裝夾困難，不容易監控加工過程，操作調試相對困難。
